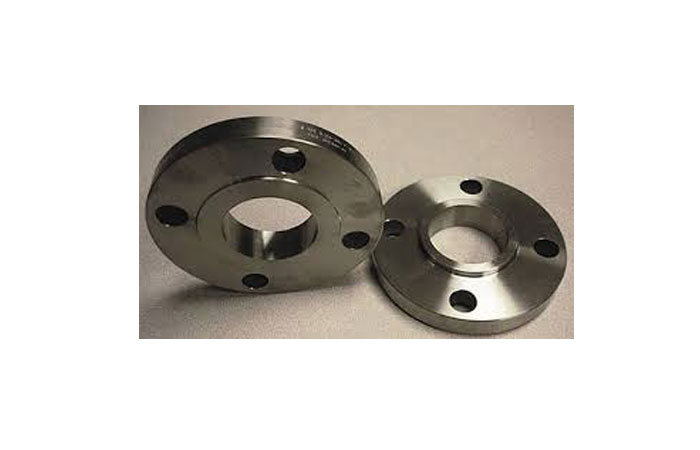

فلنج اسلیپون

فلنج اسلیپون به این دلیل نامگذاری شده است که لوله به راحتی درون فلنج قرار می‌گیرد و سپس از طریق جوشکاری به آن متصل می‌شود. این نوع فلنج دارای یک لبه داخلی است که لوله را در جای خود نگه می‌دارد و از حرکت آن جلوگیری می‌کند.

ویژگی‌های فلنج اسلیپون

فلنج اسلیپون به دلیل طراحی منحصر به فرد و مزایای کاربردی خود، یکی از محبوب‌ترین انواع فلنج‌ها در صنایع مختلف به شمار می‌رود. در ادامه به بررسی ویژگی‌های کلیدی این نوع فلنج می‌پردازیم.

ساختار و طراحی

- حلقه‌ای با سوراخ مرکزی، فلنج اسلیپون دارای یک دیسک حلقه‌ای با سوراخ مرکزی است که لوله از داخل آن عبور می‌کند.

- لبه داخلی (بکینگ) این لبه داخلی به منظور نگه داشتن لوله در محل خود طراحی شده است و از جابجایی لوله جلوگیری می‌کند.

- سطوح آب‌بندی فلنج‌های اسلیپون معمولاً دارای سطوح آب‌بندی مختلفی مانند مسطح، برجسته، و یا آب‌بندی نوع حلقه‌ای RTJ هستند که بسته به نیازهای مختلف انتخاب می‌شوند.

نصب آسان

- عدم نیاز به دقت بالا؛ در برش لوله به دلیل طراحی اسلیپون، لوله به سادگی از داخل فلنج عبور داده می‌شود و سپس جوش داده می‌شود، بنابراین نیازی به برش دقیق و اندازه‌گیری‌های پیچیده نیست.

- فلنج اسلیپون از طریق دو نقطه جوشکاری (یکی در داخل و دیگری در بیرون فلنج) به لوله متصل می‌شود که اتصال قوی و محکمی ایجاد می‌کند.

فلنج اسلیپون ASME B16.5

فلنج اسلیپون نصب و کارکرد بسیار ساده ای دارد و استحکام فشار داخلی آن حدودا 60 درصد فلنج گلودار جوشی می باشد بر این اساس معمولاً در سیستم های نه چندان پرفشار از فلنج اسلیپ آن استفاده می شود.

فلنج اسلیپون Slip-On Flange یکی از انواع فلنج‌های پرکاربرد در صنایع مختلف است که به دلیل طراحی ساده و نصب آسان، مورد توجه بسیاری از مهندسان و تکنسین‌ها قرار گرفته است. این نوع فلنج به طور گسترده در سیستم‌های لوله‌کشی برای اتصال لوله‌ها به یکدیگر و به تجهیزات دیگر مانند مخازن و پمپ‌ها استفاده می‌شود.
