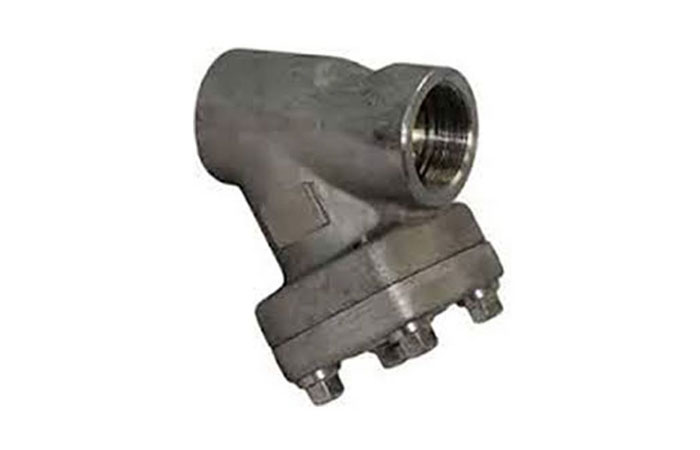

صافی فولادی کلاس 800 کربن استیل ساکت STRINER VALVE CS A105 SW 800#

مدل

صافی y تایپ-

نوع

Y شکل-

سایزبندی

اینچ-

محرک

پنوماتیکی-

نوع فشار

زیاد(اندازه)-

اتصال

جوشی-

جنس بدنه

کربن استیل-

جنس توری

فولاد زنگ نزن-

دانلود کاتالوگ

کلمات کلیدی

لوله مانیسمان کربن استیل، شیرآلات کربن استیل دنده ای، شیرآلات استنلس استیل فلنج دار، لوله شوفاژی درزدار، لوله درزدار فولادی کربن استیل، لوله مانیسمان استنلس استیل، لوله درز دار استنلس استیل، لوله سیاه درزدار، شیرآلات استنلس استیل،

شیر صافی کربن استیل ساکت

شیر صافی کربن استیل ساکت یکی از اجزای مهم در سیستم‌های صنعتی و تاسیساتی است که برای حذف ذرات معلق و ناخالصی‌های موجود در سیالات به کار می‌رود. این شیرها به دلیل ویژگی‌های فنی و مکانیکی خاص خود، در صنایع مختلف به طور گسترده‌ای مورد استفاده قرار می‌گیرند. در این مقاله تاسیسات نفت و گاز به بررسی جامع، تعریف و عملکرد، اجزا و ساختار، ویژگی‌ها و مزایا و کاربردهای مختلف شیر صافی کربن استیل ساکت می‌پردازیم.

تعریف و اصول عملکرد شیر صافی کربن استیل ساکت

شیر صافی کربن استیل ساکت، یا به اختصار استرینر ولو، نوعی از اتصالات صنعتی است که برای جداسازی ذرات جامد معلق از جریان سیال استفاده می‌شود. عملکرد اصلی این تجهیزات جداسازی مواد جامد مانند رسوب و زنگ‌زدگی از سیال است که می‌تواند به جلوگیری از خرابی و افزایش عمر مفید تجهیزات حساس پایین‌دست کمک کند. شیر صافی کربن استیل دارای یک صفحه توری یا مش درون بدنه خود هستند که نقش فیلتر را ایفا می‌کند. این توری‌ها می‌توانند از جنس فلز یا پلاستیک ساخته شوند و بسته به نیاز، دارای سوراخ‌های ریز یا درشت باشند. نصب این شیرها معمولا در ابتدای خطوط لوله‌کشی صورت می‌گیرد تا از ورود ذرات جامد به تجهیزات حیاتی جلوگیری شود و بدین ترتیب زمان خرابی و هزینه‌های نگهداری کاهش یابد.

برای آشنایی با شیر صافی به صفحه مورد نظر مراجعه کنید.

اجزا و ساختار شیر صافی کربن استیل ساکت

شیر صافی کربن استیل ساکت، که برای جداسازی ذرات معلق از مایعات و گازها طراحی شده، از چندین جزء کلیدی تشکیل شده است.
بدنه شیر معمولا از کربن استیل ساخته شده و مقاوم در برابر فشار و دما است. این ماده همچنین مقاومت خوبی در برابر خوردگی و سایش دارد.
فیلتر داخلی شیر صافی، که معمولا از مش فلزی یا سایر مواد فیلتر مشابه ساخته می‌شود، وظیفه حذف ذرات معلق و ناخالصی‌ها را بر عهده دارد. این فیلتر به‌طور دوره‌ای نیاز به تمیز کردن یا تعویض دارد.
پوشش یا درپوش شیر که معمولا به‌وسیله پیچ و مهره به بدنه متصل می‌شود، به‌منظور دسترسی به فیلتر برای تمیز کردن یا تعویض طراحی شده است.
پورت‌های ورودی و خروجی که برای اتصال شیر به سیستم لوله‌کشی استفاده می‌شوند و معمولا به‌صورت ساکت (Socket Weld) برای اتصال بدون درز و با دوام بالا طراحی شده‌اند.
برخی از مدل‌ها ممکن است شامل مکانیزم قفل و فنر برای نگهداری صحیح فیلتر و عملکرد مطلوب شیر باشند.
